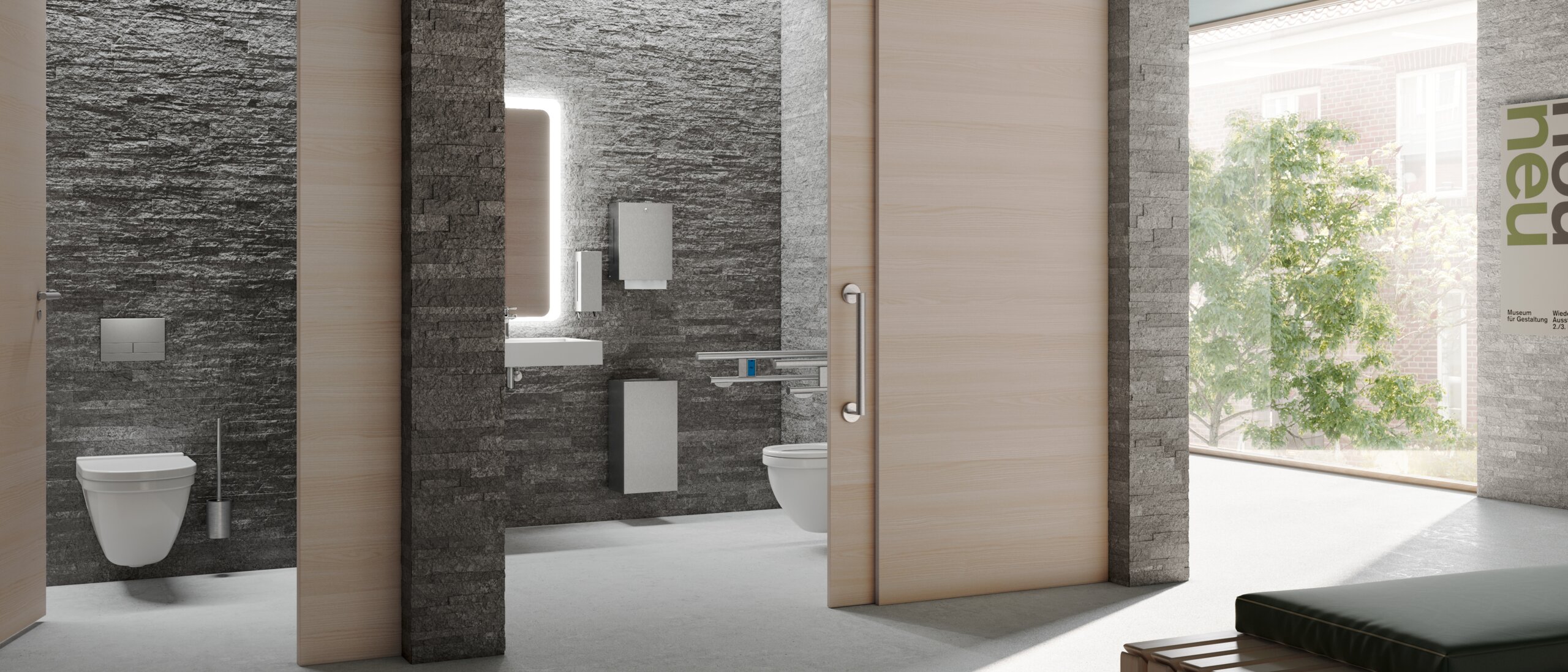

Public, barrier-free WC cubicle with folding support handles, soap and paper dispenser in matt stainless steel

HEWI MAG / KENNIS

Barrièrevrij toilet - de belangrijkste ontwerptips

Regelgeving, minimale afmetingen van bewegingsruimtes, verschillende toiletmodellen en hulpmiddelen - wilt u barrièrevrije sanitaire voorzieningen voor uw klanten verbouwen of inrichten? In onze serie “Ontwerptips voor barrièrevrije sanitaire ruimtes” geven wij u nuttige tips voor douches, wastafels en toiletten.

Bij het inrichten van barrièrevrije toiletten in openbare gebouwen moet aan een aantal wettelijke eisen worden voldaan. Wij hebben de belangrijkste ontwerptips voor barrièrevrije toiletten verzameld, zodat u alle voorschriften niet uit het oog verliest.

AFMETINGEN EN UITRUSTING VAN BARRIÈREVRIJE TOILETTEN

Om ervoor te zorgen dat rolstoelgebruikers ook gebruik kunnen maken van een invalidentoilet, zijn er enkele zaken waar u rekening mee moet houden: 

  • Grootte en diepte
  • Zitvlak en hoogte
  • Rugsteun
  • Opklapbare steunen
  • Toiletrolhouder

De toiletpot moet voldoende diep zijn (70 cm). Dit zorgt voor zijdelingse toegang met de rolstoel. De zitvlakken moeten op dezelfde hoogte naast elkaar liggen, zodat het mogelijk is om van de rolstoel naar het toilet te gaan. Het toilet moet ook uitgerust zijn met een rugsteun, die extra steun en veiligheid biedt. Uitklapbare steungrepen naast het toilet bevelen we ook aan om een grotere onafhankelijkheid mogelijk te maken en extra stabiliteit te garanderen.

Tip: Een ergonomisch ontworpen, vlakke greep van de inklapbare steunrails zorgt voor een stevige grip. Dankzij hun afmetingen zijn de inklapbare HEWI-steunrails gemakkelijk vast te pakken, zodat gebruikers zichzelf gemakkelijk kunnen ondersteunen of optrekken. Ze kunnen worden aangevuld met comfortelementen, zoals een uitbreding voor een toiletrolhouder. 

De opklapbare steunbeugel Duo heeft ook een tweede handgreep, voor optimale ondersteuning wanneer u zijwaarts op het toilet draait. Bovendien biedt een ruime keuze aan materialen en designs ook talloze ontwerpmogelijkheden, zodat u altijd een opklapbare steungreep kunt kiezen die bij uw sanitaire accessoires past. 

Folding support handle with curved tube made of satin stainless steel

MOBIELE OPVOUWBARE STEUNBEUGEL, DRAAIBAAR

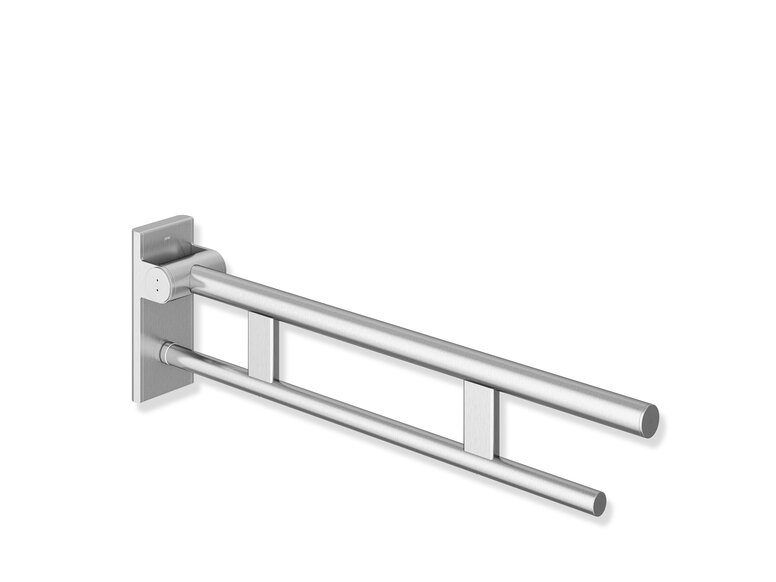

Folding support handle with two bars made of satin stainless steel

VOUWBEUGEL DUO, ONTWERP EEN

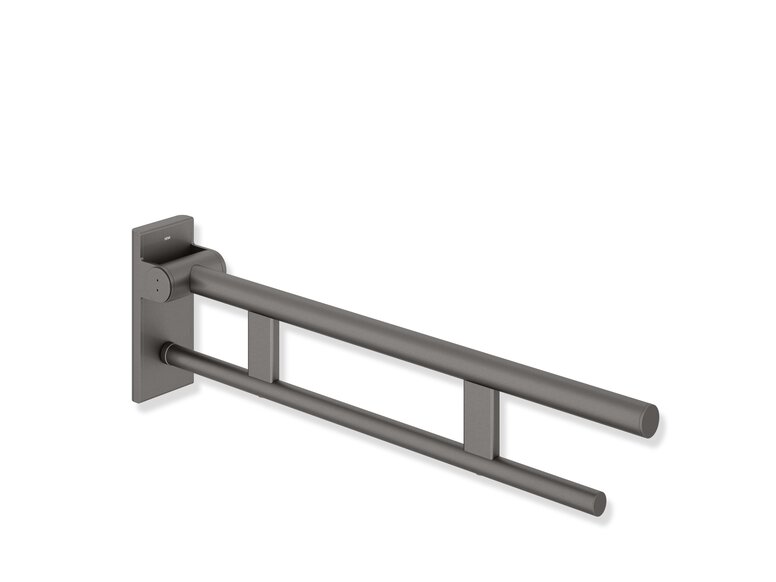

Folding support handle with two bars in dark grey matt stainless steel

VOUWBARE STEUN HANDVAT DUO, ONTWERP EEN POEDER-GECOATE

Folding support handle with one bar in dark grey matt stainless steel

INKLAPBARE STEUNBEUGEL MONO, ONTWERP A

BARRIÈREVRIJ TOILET DIN

Om het ontwerp van barrièrevrije toiletruimtes te optimaliseren, is het essentieel om rekening te houden met de DIN 18040-1 en 2 normen. Deze specificeren gedetailleerde ontwerpeisen om ervoor te zorgen dat toiletten toegankelijk zijn voor mensen met verschillende behoeften. De specificaties zijn van cruciaal belang:

  • de minimale grootte van bewegingsruimtes
  • de vereiste hoogte
  • de technische uitrusting van toiletpotten
  • deurbreedtes

Naleving van deze voorschriften zorgt voor een belangrijke bijdrage aan inclusie en onafhankelijkheid in het dagelijks leven. Welke dat precies zijn, hebben we hieronder voor u samengevat.

BASISPRINCIPES voor een barrièrevrij toilet – AANBEVELINGEN VOOR MONTAGE

Hier vindt u een overzicht met ontwerpaanbevelingen per norm. U kunt filteren op Duitsland, Oostenrijk en Zwitserland. 

Alle informatie vindt u mooi samengevat in onze praktische ontwerphulp.

Duitsland
Oostenrijk
Schweiz

Montageempfehlungen

DIN 18040 TEIL 1
Öffentlich

DIN 18040 TEIL 2
Wohnungen Rollstuhlnutzung

DIN 18040 TEIL 2
Wohnungen

Sitzhöhe

  • 46 - 48 cm inkl. Sitz
  • 46 - 48 cm inkl. Sitz
  • individuell

WC-Tiefe

  • Ausladung mind. 70 cm
  • Ausladung mind. 70 cm
  • individuell

Rückenstütze

  • 55 cm hinter der Vorderkante des WCs
  • WC-Deckel ist als alleinige Rückenstütze ungeeignet
  • 55 cm hinter der Vorderkante des WCs
  • WC-Deckel ist als alleinige Rückenstütze ungeeignet

seitliche Bewegungsfläche

seitlicher Abstand WC-Wand

  • Tiefe 70 cm und 90 cm Breite links und rechts
  • Tiefe 70 cm und 90 cm Breite links oder rechts
  • Mind. 20 cm zur Wand

Bewegungsfläche vor WC

  • 150 x 150 cm
  • 150 x 150 cm
  • 120 x 120 cm

Stützklappgriffe

  • links und rechts
  • Oberkante Stützklappgriff 28 cm über Sitzhöhe
  • Stützklappgriff mind. 15 cm über WC hinausragend
  • lichter Abstand zwischen den Griffen 65 - 70 cm
  • Belastbarkeit: Punktlast von 1 kN am vorderen Griffende



  • links und rechts
  • Oberkante Stützklappgriff 28 cm über Sitzhöhe
  • Stützklappgriff mind. 15 cm über WC hinausragend
  • lichter Abstand zw. den Griffen 65 - 70 cm
  • Belastbarkeit: Punktlast von 1 kN am vorderen Griffende



  • müssen nachrüstbar sein

Papierrollenhalter

  • ohne Veränderung der Sitzposition erreichbar
  • ohne Veränderung der Sitzposition erreichbar
  • individuell

WC-Spülung

  • vom Sitzenden mit Hand oder Arm ohne Veränderung der Sitzposition bedienbar
  • vom Sitzenden mit Hand oder Arm ohne Veränderung der Sitzposition bedienbar
  • individuell

Abfallbehälter

  • optional: Abfallbehälter mit einer Hand zu bedienen, dicht- und selbstschließend

Notrufanlage

  • in der Nähe des WCs anzubringen
  • vom WC aus sitzend und auf dem Boden liegend erreichbar
  • visuell kontrastierend gestaltet, taktil erfassbar und auffindbar

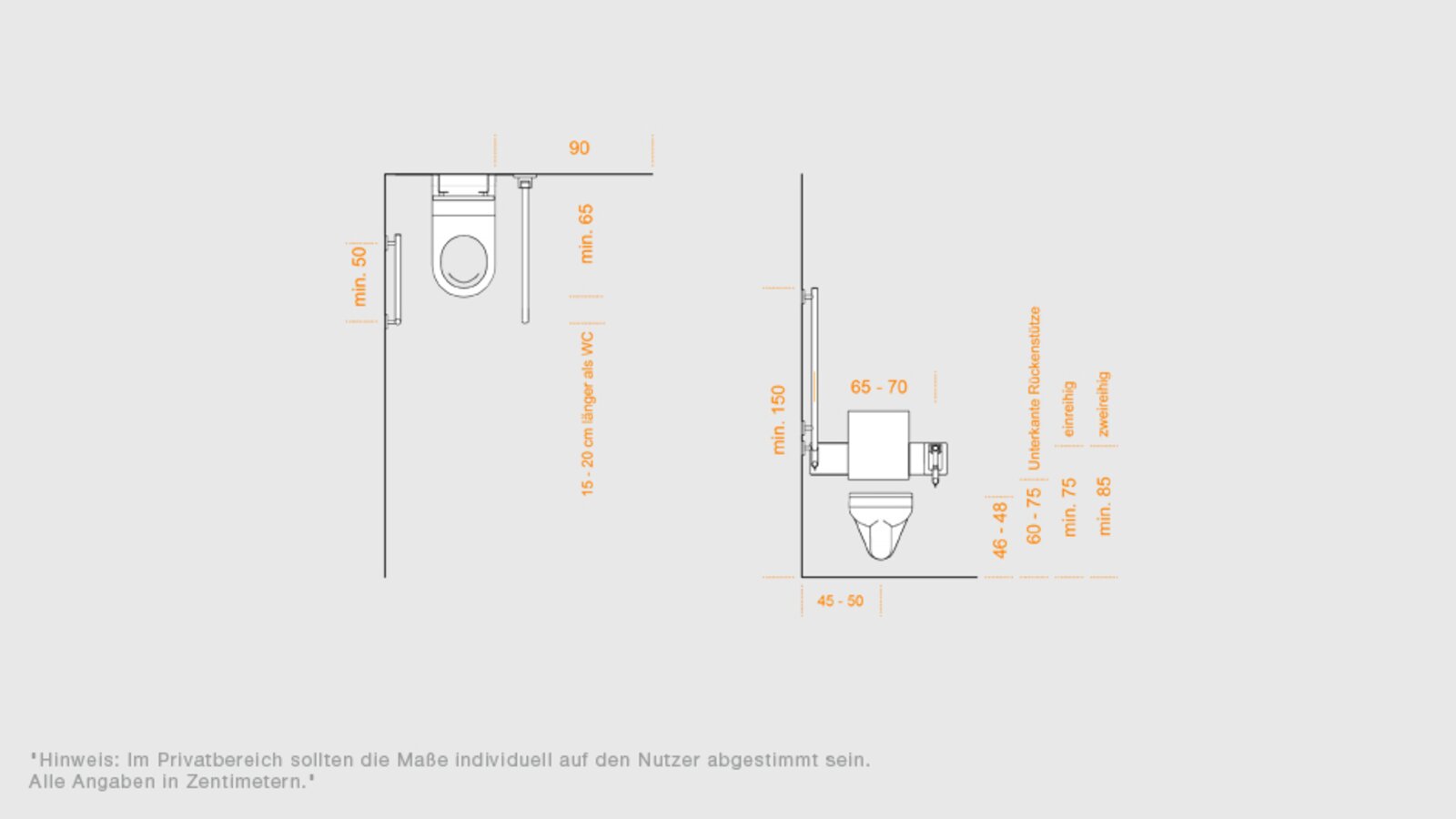

Montageempfehlungen

ÖNORM B1600

Raumgröße

  • einseitig anfahrbares WC: mind. 165 x 215 cm
  • universell anfahrbares WC: mind. 220 x 215 cm

Sitzhöhe

  • 46 - 48 cm

WC-Tiefe

  • Ausladung mind. 65 cm

Transfermöglichkeiten

  • versch. Anfahrmöglichkeiten mit dem Rollstuhl seitl., frontal, rechtwinklig müssen möglich sein

seitliche Bewegungsfläche

  • einseitig anfahrbar 90 cm
  • universell anfahrbar beidseitig 90 cm

Bewegungsfläche vor WC

  • 120 cm vor dem WC
  • Durchmesser 150cm im WC-Raum
  • wobei die Unterfahrbarkeit des Handwaschbeckens bis 20 cm Tiefe miteinbezogen werden kann

Abstand zur Wand

  • Wand - Mitte WC 45 - 50 cm

 Montagehöhe Stützklappgriffe und Haltegriffe

  • einreihig Oberkante mind. 75 cm
  • zweireihig max. Oberkante 85 cm
  • Griffe 15-25 cm über Vorderkante des WC hinausragend
  • horizont. Abstand zw. den Griffen 65 - 75 cm
  • bei einseitig anfahrbarem WC Winkelgriff an der Wand mit senkr. Länge min. bis H=150 cm, waager. Mind. 50 cm

Rückenstütze

  • 60 - 75 cm über OK Fußboden
  • ab einer Sitztiefe von mehr als 55 cm ist eine Rückenstütze erforderlich

Griffform

  • Durchmesser 3 - 4 cm, sinngemäß auch für ovale Querschnitte

Papierrollenhalter

  • links und rechts am Haltegriff im Greifbereich des Sitzenden

Belastbarkeit

  • Unterkonstruktion in Verbindung mit Befestigungen belastbar für mind. 1,0 KN am Griffende

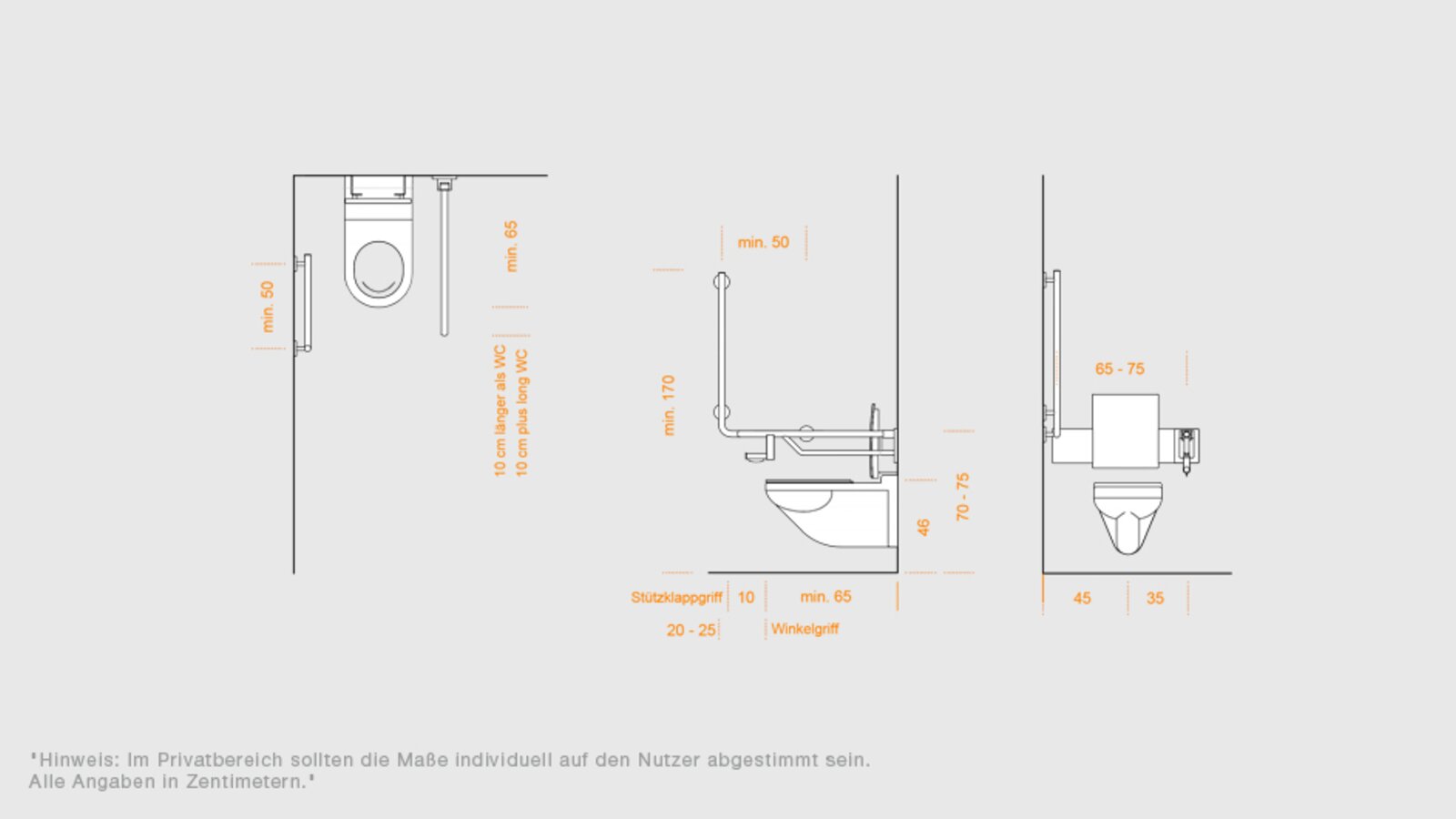

Montageempfehlungen

SIA 500 ÖFFENTLICHE WC-ANLAGEN

Sitzhöhe

  • 46 cm im öffentlichen Bereich

WC-Tiefe

  • Ausladung mind. 65 cm

Rückenstütze

  • Rückenstütze 15 - 20 cm ab Rückwand bei WC mit UP-Spülung

Transfer vom Rollstuhl aufs WC

  • versch. Transferarten müssen mögl. sein

Abstand zur Wand

  • Wand - Mitte WC 45 cm

Montagehehöhe Stützklappgriffe und Haltegriffe

  • 70 - 75 cm
  • Winkelgriff wandseitig, 20 - 25 cm über Vorderkante des WC hinausragend
  • Winkelgriff an der Wand mit senkr. Länge min. bis H=170 cm, waag. min. 50 cm
  • Stützklappgriff ca. 10 cm über WC hinausragend
  • Stützklappgriff auf der Außenseite
  • Mitte WC - Mitte Klappgriff 35 cm

Papierrollenhalter

  • unter horizontalem Haltegriff angeordnet

Hygienebox

  • unter horizontalem Haltegriff angeordnet

Ausstattungsgegenstände

  • Handtuchspender, etc. Bedienhöhe max. 110 cm

HULPMIDDELEN VOOR HET TOILET

Voor de professionele zorgverlening zijn de accessoires van het HEWI LifeSystem ideaal. Ze zijn bijzonder gebruiksvriendelijk - vooral voor mensen met een beperkte mobiliteit. De toiletborstelset heeft een verlengde, ergonomisch gevormde handgreep, waardoor hij gemakkelijker vast te pakken is. Door de conische vorm van de toiletborstel kan deze automatisch gecentreerd worden. De hygiëne wordt verbeterd door een intern reservoir voor ontsmettingsmiddel. De borstelkop is snel en eenvoudig te vervangen. 

Het productassortiment van HEWI voor de toiletruimte omvat papierrolhouders, toiletborstelsets en afvalemmers in verschillende kleuren en maten, zodat ze zowel in openbare als privéruimtes kunnen worden gebruikt.  

Dankzij de antimicrobiële werking van HEWI active+ producten wordt het aantal ziektekiemen op het productoppervlak aanzienlijk verminderd. Dit vermindert het risico op overdracht van ziektekiemen aanzienlijk en ondersteunt de hygiëne effectief. De HEWI active+ afvalemmer met klapdeksel en een cilindrische vorm is van de wand afneembaar en kan worden geopend door lichtjes met de knie tegen de emmer te stoten. Zo wordt contact met de hand voorkomen en worden transmissiepaden gestopt. 

BARRIÈREVRIJ TOILET TOEGANG

De toegankelijkheid en markering van barrièrevrije toiletten zijn cruciaal voor hun bruikbaarheid. Duidelijke, goed zichtbare markering, met internationaal begrijpelijke symbolen voor toegankelijkheid, vergemakkelijkt de oriëntatie. Daarnaast moet de weg naar het toilet zelf barrièrevrij zijn, zodat alle gebruikers, ongeacht hun fysieke capaciteiten, het kunnen betreden. Dit houdt ook in dat visuele en tactiele geleidingssystemen voor visueel gehandicapten en blinden overwogen moeten worden om een volledige toegankelijkheid te garanderen.

HEBT U VRAGEN?

Hebt u meer informatie nodig over het ontwerpen en inrichten van een barrièrevrije toiletruimte? Maak gebruik van onze persoonlijke ontwerpservice. Wij kunnen u helpen met al uw vragen over de norm of een gratis voorstel doen op het gebied van uitrusting voor uw bouwproject.
